簡介：

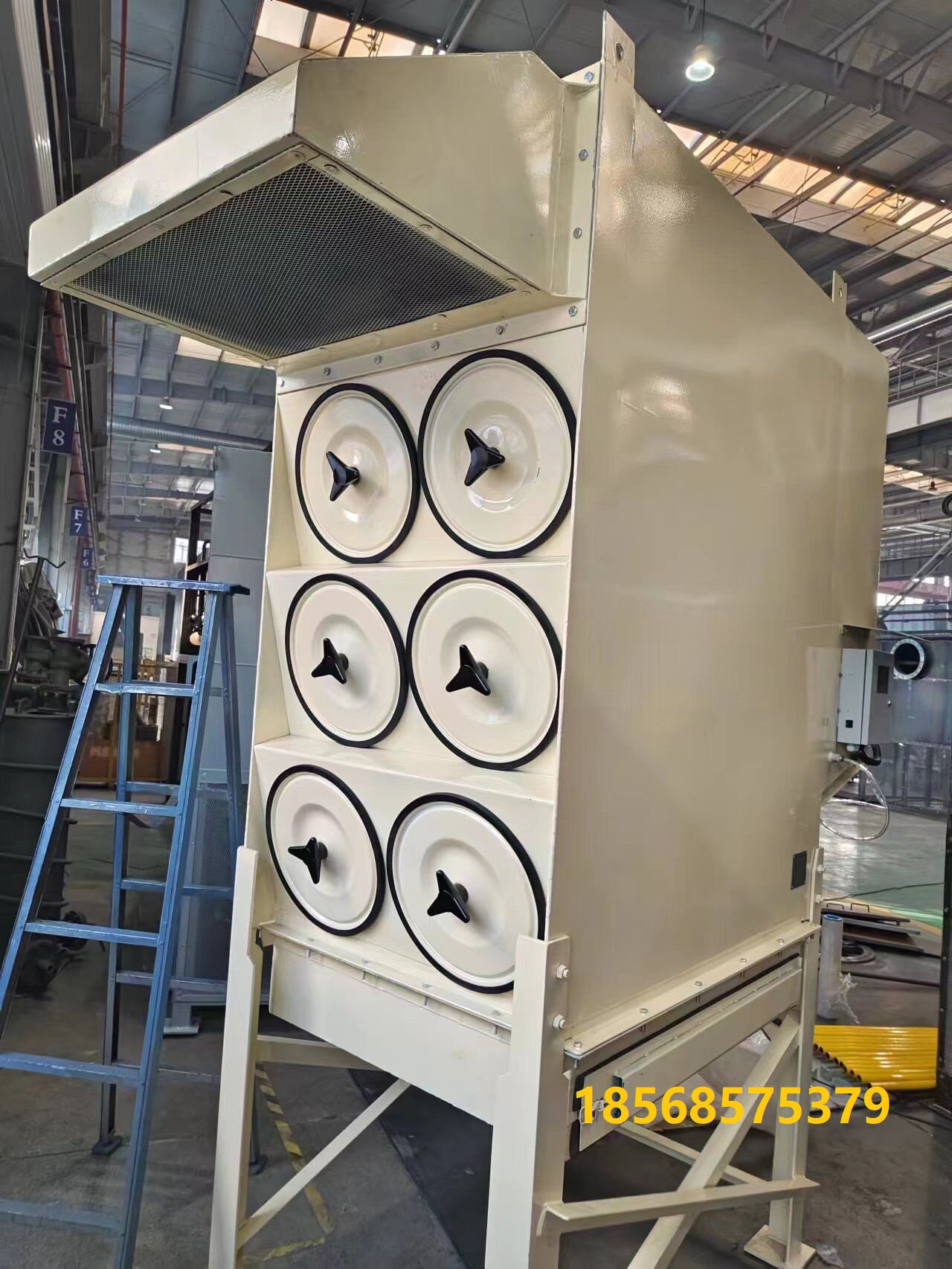

自潔式空氣過濾器由濾筒、凈氣室、脈沖自潔壓縮空氣配管、進氣保護網、裙板、鋼架以及電控儀、PLC等組成。
工作原理：
在壓縮機吸氣負壓的作用下，自潔式空氣過濾器吸入周圍環境空氣，由于重力、靜電、接觸阻力留、慣性擴散等綜合作用，空氣中的灰塵沉積在過濾筒濾料的外表面，清潔空氣在凈氣室匯合，經出氣管進入壓縮機。當PLC發出自潔指令，電磁閥會瞬間打開約0.1~0.2秒，送出一股脈沖氣流，經噴射、反吹的作用把過濾筒外表面的積灰吹掉。這種反吹自潔過程的間斷的，每次僅三到四個濾筒處于反吹自潔狀態，其余更多的筒子仍在繼續工作。所以自潔式空氣過濾器具有在線自潔功能，保證空壓機連續工作。
過濾過程：
在進氣設備吸氣負壓作用下，過濾器吸入周圍的環境空氣，當空氣穿過高效過濾桶時，粉塵由于重力、靜電、接觸被阻留在濾桶外表面，凈化空氣進入凈氣室然后由出風管送出。
自潔過程：

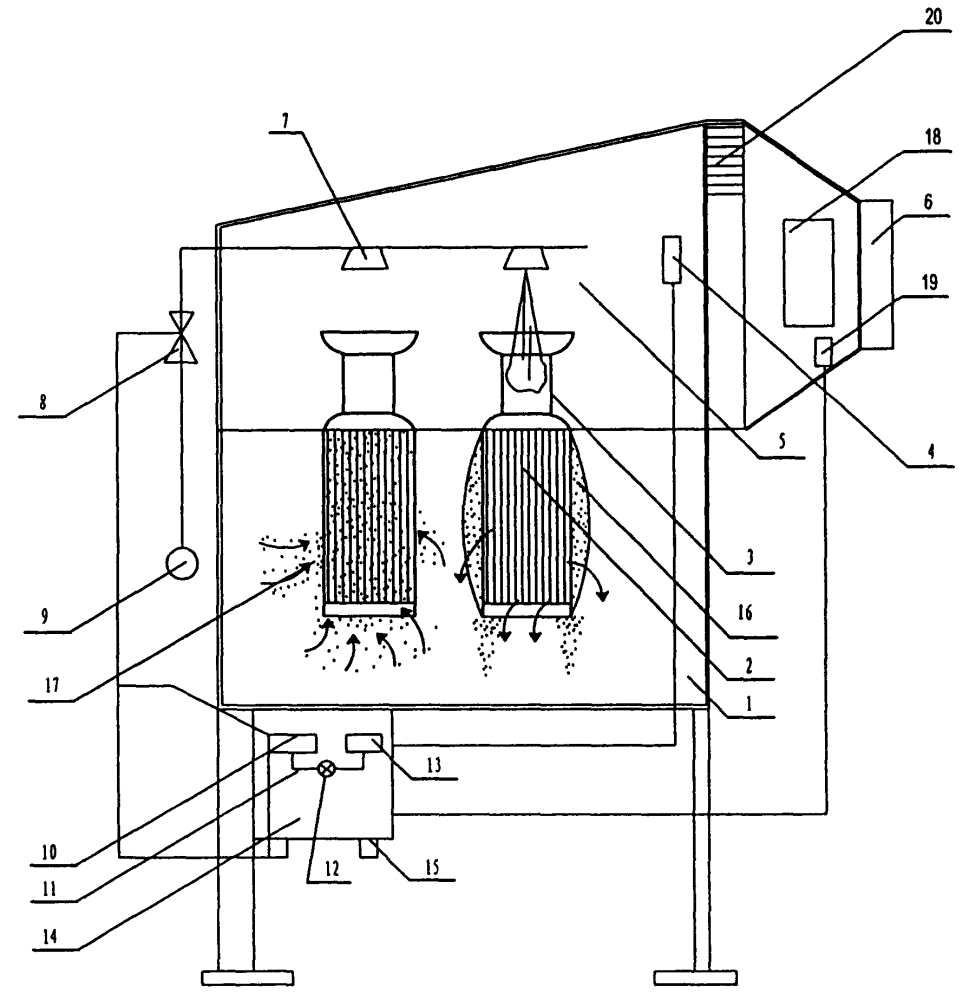

當凈氣箱內的壓力達到設定值時，壓力變送器工作，將壓力信號轉換為電信號輸送給PLC，由于電磁脈沖閥中的電磁閥受PLC控制，在PLC收到壓力變送器輸送來的電信號時，PLC發出指令電磁脈沖閥工作，由于電磁脈沖閥氣路部分一端與壓縮空氣源相接，一端與自潔噴頭相接，當電磁脈沖閥打開（啟動），電磁閥啟動并驅動脈沖閥，瞬間釋放一股壓力為0.5-0.8兆帕脈沖氣流，經專用噴頭整流噴出。文丘里管卷吸、密封、膨脹從濾桶內部均勻的向外噴出將積聚在濾桶外表的粉塵吹落，自潔過程完成。
控制過程：
PLC微電腦10可任意設定間隔及自潔時間，實施定時定位自潔；當壓差超指標時，PLC微電腦10進入自動連續的差壓自潔；當PLC微電腦10不工作時，可實施手動自潔。
反吹自潔過程是間斷的每次僅1組處于自潔狀態，其余的仍在工作，所以過濾器具有在線自潔功能，以保持連續工作。
